Beschreibung
Produktbeschreibung

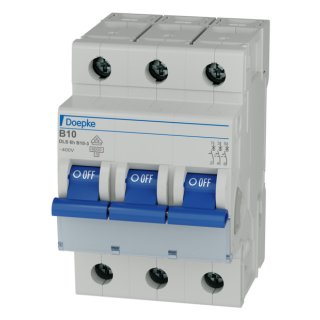

Der Doepke Leitungsschutzschalter DLS 6h B10-3 dient dem zuverlässigen Schutz von Leitungen und angeschlossenen Betriebsmitteln durch selbsttätiges Abschalten bei Überlast und Kurzschluss. Nach einer Auslösung kann der Stromkreis manuell wieder eingeschaltet werden, ohne dass Sicherungseinsätze ersetzt werden müssen.
Die Schutzfunktion basiert auf der Kombination aus thermischer Überlastauslösung (Bimetall) und magnetischer Kurzschlussauslösung. Bei anhaltender Überlast verformt sich das Bimetall, während bei Kurzschlussströmen der Stromkreis sofort elektromagnetisch abgeschaltet wird.
Alle Leitungsschutzschalter der Baureihe DLS 6 verfügen über eine Freiauslösung, die ein sicheres Abschalten auch bei blockiertem Schaltknebel gewährleistet. Die Ausführung DLS 6h ist speziell für Verteiler- und Endstromkreise im Handwerk ausgelegt und bietet ein Bemessungsschaltvermögen von 6 kA.
Vorteile auf einen Blick
- Zuverlässiger Schutz vor Überlast und Kurzschluss gemäß DIN VDE 0100
- B-Charakteristik – Standardschutz für Licht- und Steckdosenstromkreise
- Freiauslösung für maximale Sicherheit
- Bemessungsschaltvermögen von 6 kA
- Kompakte Bauform mit geringer Bauhöhe
Besondere Merkmale
- Zugbügelklemmen mit weitem Klemmquerschnittsbereich
- Anschluss von Leitungen und Sammelschienen auf beiden Seiten möglich
- Schnellbefestigung zur einfachen Entnahme aus dem Schienenverbund
- Großes, klappbares Beschriftungsfenster für Etiketten
- Klare ON/OFF-Schaltstellungsanzeige am Schaltknebel
- Verwendung handelsüblicher Verdrahtungsschienen
- Zubehör rechts nachrüstbar (z. B. Hilfs- und Störmeldeschalter)
- Kostenlose Beschriftungssoftware verfügbar
Montage & Installation
- Schnellbefestigung auf DIN-Tragschiene (35 mm)
- Beliebige Einbaulage möglich
Einsatzgebiete
Geeignet für Stromversorgungen in Wohngebäuden sowie Zweck- und gewerblich genutzten Gebäuden. Auch einsetzbar in handwerklichen und gewerblichen Verteileranlagen.
Technische Daten
- Gerätetyp: Leitungsschutzschalter (MCB)
- Serie: DLS 6h
- Charakteristik: B
- Bemessungsstrom: 10 A
- Polzahl: 3-polig
- Bemessungsschaltvermögen: 6 kA
- Bemessungsspannung: 230 / 400 V AC
- Bemessungsfrequenz: 50 Hz
Merkmale
| Produktart: | Sicherung |
| Polzahl: | 3-Polig |
| Nennspannung: | 230V / 400V ~ |
| Nennstrom: | 10A |
| Nennfrequenz: | 50 Hz |
| Schutzart: | IP20 |
| Schutzklasse: | 2 |
| Farbe: | grau |
| Marke: | Doepke |
| Ursprungsland: | Deutschland |
| Anschlusstyp: | Schraubklemmen |
| Montage: | Hutschiene |
| Zolltarifnummer: | 85362010 |
| Hersteller: | Doepke Schaltgeräte GmbH, Stellmacherstraße 11, 26506 Norden, Deutschland, info@doepke.de |
| Auslösecharakteristik: | B-Charakteristik |
| Versandgewicht: | 0,36 kg |
| Artikelgewicht: | 0,36 kg |
