Beschreibung

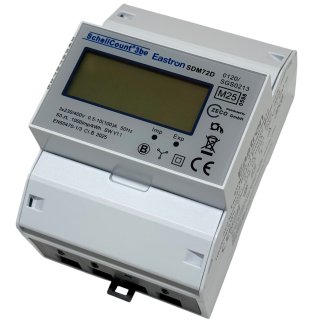

SDM72DR Drehstromzähler – Präzise Energiemessung im 3-Phasen-Betrieb
Der SDM72DR ist ein kompakter, digitaler Drehstromzähler für die präzise Energiemessung im 3-Phasen-Betrieb. Mit seiner robusten Bauweise und dem hinterleuchteten LCD-Display eignet er sich optimal für den Einsatz in Verteilerschränken und Industrieanwendungen.
Qualität, auf die man sich verlassen kann
Der Zähler verfügt über einen nicht rückstellbaren, manipulationssicheren Hauptzählerstand sowie einen frei rückstellbaren Tageszähler – ideal für periodische Ablesungen. Zusätzlich zeigt das Display den Momentanverbrauch in Watt an. Damit bietet der SDM72DR volle Transparenz über Energieflüsse und Verbrauchsdaten.
Funktionen und Vorteile:
- Hauptzähler: Manipulationssicher, nicht rückstellbar (kWh)
- Tageszähler: Frei rückstellbar für flexible Verbrauchskontrolle
- Momentanverbrauch: Anzeige in Watt für direkten Überblick
- Display: Weiß hinterleuchtetes LCD-Display für optimale Lesbarkeit
- Impulsausgang: 1000 Imp./kWh für Fernüberwachung des Verbrauchs
- Montage: Einfach auf DIN-Hutschiene (4 TE Breite = 72mm)
Technische Daten:
- Nennspannung (Un): 230/400 V AC (3~)
- Betriebsspannung: 184 – 276 V
- Referenzstrom (Iref): 10 A
- Grenzstrom (Imax): 100 A
- Anlaufstrom: 0,4 % Iref
- Stoßstromfestigkeit: 30 × Imax für 0,01 s
- Isolationsspannung: 4 kV für 1 min
- Stoßspannungsfestigkeit: 6 kV – 1,2/50 µs
- Frequenzbereich: 50/60 Hz
- Eigenverbrauch: ≤ 2 W / 10 VA / Phase
- Impulsausgang: 1000 Imp./kWh
-
Umgebungsbedingungen:
- Luftfeuchtigkeit Betrieb ≤ 90 % / Lagerung ≤ 95 %
- Betriebstemperatur -25 °C bis +55 °C
- Lagertemperatur -40 °C bis +70 °C - Standards: IEC 62053-21 / EN 50470-1/3
- Genauigkeitsklasse: 1 / B
- Schutzart: IP20
- Schutzklasse: II
- Verschmutzungsgrad: 2
- Mechanische Umgebungsklasse: M1
- Elektromagnetische Umgebungsklasse: E2
- Anlaufzeit: 10 s
Transparente Energieüberwachung für Profis
Mit dem SDM72DR lassen sich dreiphasige Energieflüsse präzise überwachen und dokumentieren – sei es im gewerblichen Bereich, in Industrieanlagen oder für anspruchsvolle Anwendungen in der Energieverteilung. Dank Impulsausgang ist der Verbrauch auch aus der Ferne messbar, was eine einfache Integration in bestehende Überwachungssysteme ermöglicht.
SDM72DR – Präzision und Transparenz für moderne Drehstrom-Messungen.
Merkmale
| Produktart: | Stromzähler |
| Nennspannung: | 230V / 400V ~ |
| Nennstrom: | 80A |
| Nennfrequenz: | 50/60 Hz |
| Schutzart: | IP20 |
| Marke: | Eastron |
| Ursprungsland: | China |
| Versorgungsspannung: | 184V - 276V ~ |
| Anschlusstyp: | Schraubklemmen |
| Montage: | Hutschiene |
| Norm: | IEC 62053 - 21 |
| Zolltarifnummer: | 90283019 |
| Genauigkeitsklasse: | 1 |
| Geeicht: | Ja |
| Anzahl der Phasen: | 3-phasig |
| Mit Resetfunktion: | Ja |
| Hersteller: | Eastron Europe Limited, Unit 3 Finglas Business Centre, Jamestown Road, Finglas, Dublin, D11 XW21, Ireland, sales@eastroneurope.com |
| Versandgewicht: | 0,34 kg |
| Artikelgewicht: | 0,28 kg |
