TPM-04SH-DL Einbaumessgerät für Strom, Spannung, Frequenz, P, Q, S, PF, CosPhi, RS485 Schnittstelle

Artikelnummer: TE10045
  • GTIN: 8682139130616

Das TPM-04SH-DL Hutschienenmultimeter

  • Einfache Montage auf einer DIN- bzw. Hutschiene
  • Ideal geeignet für den Einbau in Schaltschränken, 19" Racks, Stromverteilern, Industrieanwendungen und Versuchsaufbauten.

Eigenschaften:

Versorgungsspannung: 85-240 V AC
Betriebsfrequenz: 50/60 Hz
Betriebsleistung: <10 VA

Spannungsmessbereich: 5 V - 330 kV AC
Strommessbereich: 10mA - 5,5A (ohne Stromwandler), mit Stromwandler erweiterbar bis 10A - 5500A (nicht im Lieferumfang enthalten)
Stromwandler: 5/5A - 5500/5A
Frequenzmessbereich: 50/60h Hz
Messungenauigkeit U, I: +/- 0,5%
Messungenauigkeit P: +/- 1 %
Messungenauigkeit Q: +/- 2 %

149,92 €
  • Sofort verfügbar
  • Lieferzeit: 2 Werktage  (DE - Ausland abweichend)
Stk.
  • Sofort verfügbar
  • Lieferzeit: 2 Werktage  (DE - Ausland abweichend)
Verantwortliche Person
NW Powersolutions GmbH, Weinbergstr. 51A, 64285 Darmstadt, info@nwp-shop.de, +49 6151 7852492

Beschreibung

Das TPM-04SH-DL bietet ein breites Spektrum an Einsatzmöglichkeiten. Neben der Anzeige von Netzspannung, -frequenz und Strom, lassen sich ebenfalls die Schein-, Wirk- und Blindleistung (induktiv, kapazitiv), sowie der Leistungsfaktor und ein- und ausgehende Energie anzeigen. Es besteht die Möglichkeit, von allen Werten die minimalen, maximalen und Durchschnittswerte darstellen zu lassen. Eine Messung der Oberschwingungsanteile im Netz ist für Spannung und Strom bis zur 31sten Harmonischen möglich. Alle Daten können über die Kommunikation mit der RS485-Schnittstelle (Modbus RTU) mit entsprechender Peripherie verarbeitet werden.

Ein digitaler Eingang und zwei Relaisausgänge lassen sich für den Einsatz in der Automatisierung programmieren. Beispielsweise können die Ausgänge geschaltet werden, um Störungen wie das Über- oder Unterschreiten bestimmter Leistungswerte in einem System zu melden.

Einfache Montage auf einer DIN- bzw. Hutschiene. Ideal geeignet für den Einbau in Schaltschränken, 19" Racks, Stromverteilern, Industrieanwendungen und Versuchsaufbauten.

FLEXIBEL EINSETZBAR - DEN STROM IMMER IM BLICK

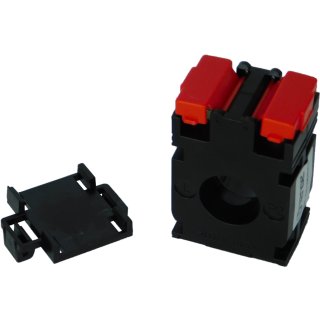

Die Lieferung erfolgt ohne Stromwandler! Diese sind verfügbar in unserem Online-Shop.

Inhalt:

1x Tense TPM-04SH-DL
1x Bedienungsanleitung

Eigenschaften:

Versorgungsspannung: 85-240 V AC
Betriebsfrequenz: 50/60 Hz
Betriebsleistung: <10VA
Betriebstemperatur: -20°C - +55°C
Nennspannung: 5 V - 330 V (L-N)
Spannungsmessbereich: 5 V - 330 kV
Spannungswandlerverhältnis: 1,0 - 999,9
Nennstrom: 10 mA - 5,5 A
Strommessbereich: 10 mA - 5500 A (abhängig von Stromwandler)
Stromwandlerverhältnis: 1 - 1000
Frequenzmessbereich: 50/60 Hz
Messungenauigkeit U, I: +/- 0,5 %
Messungenauigkeit P: +/- 1 %
Messungenauigkeit Q: +/- 2 %

Display: 53 mm x 31 mm LCD
Größe: 74 mm x 90 mm x 58,1mm (Breite x Länge x Höhe)
Frontplattenausbruch: 75 mm x 46 mm

Merkmale

Produktart: Multimeter
Nennfrequenz: 50/60 Hz
Schutzart: IP20
Marke: Tense
Ursprungsland: Türkei
Versorgungsspannung: 85V - 240V ~
Anschlusstyp: Schraubklemmen
Montage: Hutschiene
Versandgewicht: 0,40 kg
Artikelgewicht: 0,30 kg
Abmessungen ( Länge × Breite × Höhe ): 9,00 × 7,40 × 58,10 cm
