Beschreibung

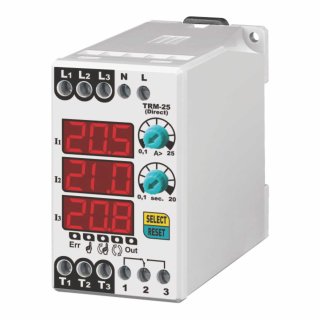

Das TRM-25 digitale Überlastrelais mit integrierten Stromwandlern bietet mit seinem großem Einstellbereich für den Überstrom (0,1A - 25A) vielseitige Anwendungsmöglichkeiten und lässt sich so ideal auf sämtliche Betriebsmittel anpassen.
Das Überlastrelais ist darauf ausgelegt, dass betriebene Lasten nicht durch zu hohe Ströme beschädigt werden. Dafür verfügt das Relais über einen Wechslerkontakt als Schaltausgang. Dieser Kontakt schaltet bei Überschreiten des eingestellten Stromes und nach Ablauf einer voreingestellten Verzögerungszeit und kann so die Last sicher vom Netz trennen. Der Kontakt ist auf eine Belastung von 5A/250V (ohmsche Last) ausgelegt. Um größere Lasten oder dreiphasige Verbraucher zu schalten ist die Verwendung eines separaten Schützes erforderlich.
Für den Betrieb kann man zwischen drei Modi wählen: Handbetrieb, Halb-Automatik und Automatik.
Der aktuelle Strom der einzelnen Phasen wird jeweils über eine Digitalanzeige angezeigt.
Technische Spezifikationen:
| Nennspannung (Un): | 120 V - 270 V AC |
| Nennfrequenz: | 50/60Hz |
| Betriebstemperatur: | -20°C... +55°C |
| Strom (einstellbar): | 0,1A - 25A |
| Verzögerungszeit (einstellbar): | 0,1s - 20s |
| Anschlusstyp: | Schraubklemme |
| Schaltkontakt: | 5A / 250V AC (ohmsche Last) |
| Display: | 3x3 digit display, 5x leds |
Merkmale
| Produktart: | Überlastrelais |
| Nennfrequenz: | 50/60 Hz |
| Schutzart: | IP20 |
| Marke: | Tense |
| Ursprungsland: | Türkei |
| Versorgungsspannung: | 120V - 270V AC |
| Strommessbereich: | 0,1A - 25A |
| Anschlusstyp: | Schraubklemmen |
| Montage: | Hutschiene |
| Zolltarifnummer: | 85363030 |
| Schaltausgang: | 5A / 250V AC, ohmische Last |
| Zeit: | 0,1 Sek. - 20 Sek. |
| Hersteller: | Tense Elektronik, Muratpasa, Rami Kisla Cd. iskent Sanayii Sitesi E Blok, 1. Kat, 34040 Bayrampasa/Istanbul, Türkei, info@tense.com.tr |
